En los circuito eléctricos aparecen los siguientes elementos:
Diferencia de potencial o tensión: medida en Volt (V). Es la capacidad que hay entre dos puntos de un camino de un circuito (entre un punto inicial y un punto final) de hacer que un conjuntos de cargas electricas (o corriente eléctrica) puedas producir o produzcan un intercambio de energía.
En una pila: Se intercambia energía química por energía eléctrica.
En una resistencia: Se intercambia energía eléctrica por calor.
En una lámpara: Se intercambia energía eléctrica por radiación (luz).
En un ventilador: se intercambia energía eléctrica por energía cinética (movimiento del aire).
Intensidad de corriente eléctrica: medida en Amperios (A). Indica la rapidéz del movimiento de cargas eléctricas en un punto del circuito. Hay más corriente cuando hay mayor velocidad de cargas o más cantidad de cargas moviendose.
Resistencia eléctrica: medida en Ohm ( ). Indica la dificultad de que una diferencia de potencial produzca una corriente eléctrica. Es como una oposición que hace una parte del circuito a que se muevan las cargas. Esto produce el intercambio de energía eléctrica en otros tipos de energía.
Los materiales que tienen mucha resistencia eléctrica (como muchos plásticos) se llaman aislantes mientras que los materiales que tienen muy poca resistencia eléctrica se denominan conductores.
Ley de Ohm
Existe una relación entre la diferencia de potencial , la intensidad de corriente electrica y la resistencia dada por la llamada ley de Ohm que tiene la siguiente expresión:
Entrar en la opción INTRO y explorar las distintas cosas que permite hacer el simulador.

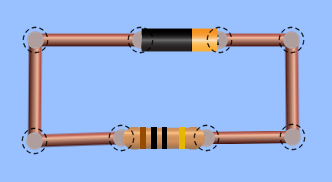

Armar un circuito como el mostrado en la siguiente imagen. Seleccionar la pila y asignar de tensión (Voltaje).
Seleccionar la resistencia y asignar . Calcular la intensidad de corriente I con la ley de Ohm y comprobarla usando el amperímetro.
Seleccionar la resistencia y asignar . Calcular la intensida de corriente I con la ley de Ohm y comprobarla usando el amperímetro.
Hallar que resistencia abría que poner para que la intensidad de corriente sea de . Comprobarlo usando el amperímetro y con la ley de Ohm.
Describir que pasa con la intensidad de la corriente cuando se cambia la resistencia en el circuito.
Usando una resistencia de y cambiando la pila para que tenga calcular la intensidad de corriente usando la ley de Ohm y luego medirla con el amperímetro. ¿Cuál es la diferencia con el punto a? ¿Cómo lo explicaría?

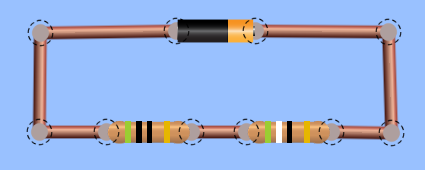

Armar con resistencia en serie (donde la misma corriente eléctrica circula por todas ellas) como muestra la siguiente imagen. Seleccionar la pila y asignar de tensión.
Asignar a las dos resistencias el valor de . Medir con el amperímetro la intensidad de corriente que circula por las resistencias. ¿Cuál es la diferencia con el caso b del circuito anterior? ¿Como explicarías la diferencia?
Tomar el Voltímetro (que se usa para medir diferencias de potencial) y medir la diferencia de potencial entre los bornes de la resistencia de la izquierda. Usando la ley de Ohm realizar el calculo para verificar el resultado.
Con el Voltímetro medir la diferencia de potencial entre los bornes de resistencia de la derecha. Luego medir la diferencia de potencial en los bornes de la pila. ¿Como explicarías que la diferencia de potencial en cada resistencia es menor que la diferencia de potencial de la pila?
