En los circuito eléctricos aparecen los siguientes elementos:
Tensión o Voltaje o Diferencia de potencial: medida en Volt (V).
Es la capacidad o fuerza que hay entre dos puntos de un camino de un
circuito (entre un punto inicial y un punto final) de hacer que un
conjuntos de cargas electricas se muevan.
Intensidad de corriente eléctrica: medida en Amperios o Ampere
(A). Indica la rapidéz del movimiento de cargas eléctricas en un punto
del circuito. Hay más corriente cuando hay mayor velocidad de cargas o
más cantidad de cargas moviendose.
Resistencia eléctrica: medida en Ohm ( ). Indica la
dificultad de que una diferencia de potencial (tensión o voltaje)
produzca una corriente eléctrica. Es como una oposición que hace una
parte del circuito a que se muevan las cargas. Esto produce el
intercambio de energía eléctrica en otros tipos de energía.
Los materiales que tienen mucha resistencia eléctrica (como muchos
plásticos) se llaman aislantes mientras que los materiales que
tienen muy poca resistencia eléctrica se denominan conductores.
Ley de Ohm
Existe una relación entre la diferencia de potencial , la
intensidad de corriente electrica y la resistencia dada
por la llamada ley de Ohm que tiene la siguiente expresión:
Entrar en la opción INTRO y explorar las distintas cosas que permite
hacer el simulador.

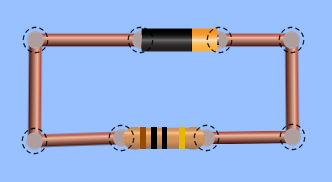

Armar un circuito como el mostrado en la siguiente imagen. Seleccionar
la pila y asignar de tensión (Voltaje).
Seleccionar la resistencia y asignar . Calcular la
intensidad de corriente I con la ley de Ohm y comprobarla
usando el amperímetro.
Seleccionar la resistencia y asignar . Calcular la
intensida de corriente I con la ley de Ohm y comprobarla
usando el amperímetro.
Hallar que resistencia que debería ponerse para que la intensidad de
corriente sea de . Comprobarlo usando el amperímetro y
con la ley de Ohm.
Describir que pasa con la intensidad de la corriente cuando se
cambia la resistencia en el circuito.
Usando una resistencia de y cambiando la pila para
que tenga calcular la intensidad de corriente usando la
ley de Ohm y luego medirla con el amperímetro. ¿Cuál es la
diferencia con el punto a? ¿Cómo lo explicaría?

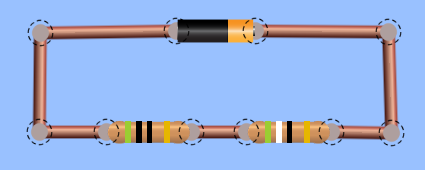

Armar con resistencia en serie (donde la misma corriente eléctrica
circula por todas ellas) como muestra la siguiente imagen. Seleccionar
la pila y asignar de tensión.
Asignar a las dos resistencias el valor de . Medir
con el amperímetro la intensidad de corriente que circula por las
resistencias. ¿Cuál es la diferencia con el caso b del circuito
anterior? ¿Como explicarías la diferencia?
Tomar el Voltímetro (que se usa para medir diferencias de potencial)
y medir la diferencia de potencial entre los bornes de la
resistencia de la izquierda. Usando la ley de Ohm realizar el
calculo para verificar el resultado.
Con el Voltímetro medir la diferencia de potencial entre los bornes
de resistencia de la derecha. Luego medir la diferencia de potencial
en los bornes de la pila. ¿Como explicarías que la diferencia de
potencial en cada resistencia es menor que la diferencia de
potencial de la pila?
